Ključne značajke

01/

Izuzetno mali otisak (promjer 2,5 mm) –Tijelo od φ2,5 mm znatno je manje od standardnih HV dioda od 3,5–5 mm, što omogućuje ultra-kompaktne PCB rasporede za minijaturizirane proizvode kao što su prijenosni ionizatori i nosivi pročistači zraka.

02/

Široki raspon napona (6KV – 16KV) –Jedan mehanički paket pokriva više stupnjeva napona (6KV, 8KV, 10KV, 12KV, 14KV, 16KV), pojednostavljujući inventar i skaliranje dizajna bez mijenjanja PCB otisaka.

03/

Ultra{0}}brzi oporavak (trr manje od ili jednako 80ns) –Smanjuje gubitke pri prebacivanju i poboljšava učinkovitost u visoko-frekventnim krugovima (npr. 20kHz–100kHz flyback topologije), što ga čini idealnim za moderne kompaktne HV generatore.

04/

Niska struja curenja (Manje od ili jednako 2µA) –Smanjuje gubitak energije u stanju pripravnosti i stvaranje topline, što je kritično za uređaje koji- rade na baterije ili-osjetljive na energiju poput prijenosnih ionizatora.

05/

Visoka sposobnost prenapona (IFSM=0.5A) –Podnosi ponovljene događaje pražnjenja i udarne struje, osiguravajući dugoročnu-pouzdanost u primjenama iskri-pražnjenja i koronskog pražnjenja.

06/

Izravna zamjena –Električni i mehanički kompatibilan sa sličnim ultra-minijaturnim HV diodama

07/

Sukladno RoHS & REACH

Uvod u srodne serije modela

Serija 2CL7-A nudi širok raspon ponavljajućih vršnih reverznih napona, od 6 kV do 16 kV, ovisno o specifičnom modelu. Primjeri uključuju:

	Ocijenjene vrijednosti			Električna karakteristika
Tip		AKO (AV)				IRRM1 Ta=25stupanj	IRRM2 Ta=100stupanj	Trr	Dimenzija *(CB, D)**
	VRRM		IFSM	VFM	IFM	VRM=VRRM		IF=2mA IRM=4mA
	KV	mA	A	V	mA	uA		nas	mm
2CL70A	6	5	0.5	24	10	2	5	0.08	φ2.5*6.5/φ0.6
2CL71A	8			30
2CL72A	10	5	0.5	36	10	2	5	0.08	φ2.5*10/φ0.6
2CL73A	12			45
2CL74A	14			51
2CL75A	16			60

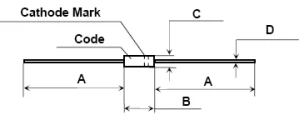

Dimenzije pakiranja

product-304-130

• Kućište: Oblikovano plastično tijelo

• Epoksid zadovoljava UL 94V-0 ocjenu zapaljivosti

• Polaritet: traka u boji označava kraj katode

Polja primjene

Serija 2CL7-A dizajnirana je za aplikacije visoke-gustoće, niske{4}}struje, visokog napona gdje je prostor PCB-a izuzetno ograničen:

Stvaranje iona:

Generatori negativnih iona, pročistači zraka, ionizatori, elektrostatički filteri

Kućanski aparati

Povratni transformatori za CRT TV/monitore, generatore ozona, klima uređaje s ionizatorima

Mali medicinski uređaji

Minijaturni izvori napajanja rendgenskim-zrakama, prijenosna-oprema za visokonaponsku terapiju

Industrijska elektronika

Elektrostatsko prskanje, elektrostatičko flokiranje, visoko{0}}naponski moduli napajanja

Oprema za testiranje

Visok{0}}naponske sonde, ispitivači izolacije, mali visokonaponski izvori napajanja

Specijalitet

Laserski pogonski programi, krugovi za punjenje kondenzatora, visoko{0}}frekventni ispravljači
